まず、個人の方のDIYサイトを参考にしました。
https://daijoubudayo.com/diy/cat_door_latticeoddr/
市販の規格材を使い、カット数を少なくしています。

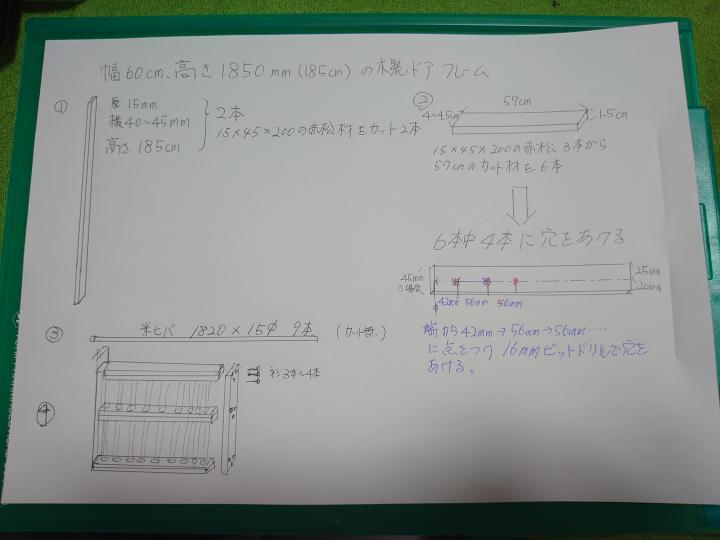

幅６０cmの猫ドアの材料
① 2000☓45☓15(mm)の赤松材☓６本
1850☓45☓15 のサイズに２本
①の４本から570☓45☓15 のサイズを６本
② 1820☓直径15mmの丸棒材(米ヒバなど)９本
③ ドアを取り付ける２☓４材を２本
ラブリコで固定
④ 16mmビットドリル刃 (15mmは駄目)
⑤ 360度キャスター、取っ手、鍵、蝶番、ネジ

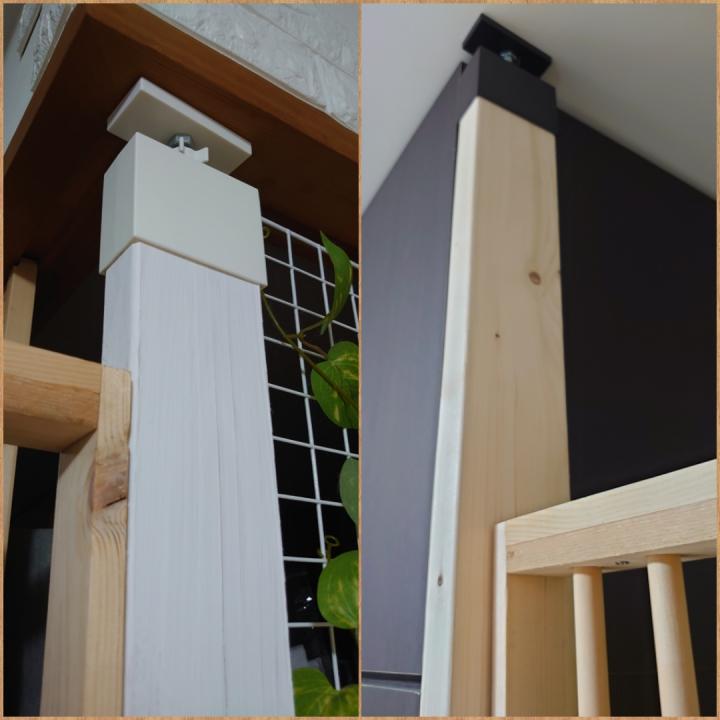

ドアの取り付けは両サイドに2☓4材をラブリコで取り付け。
ラブリコは 天井までの高さー９５mm の長さにカットした２☓４材 ２本
１☓４材のラブリコもあるようです。
片方に蝶番２個で固定、反対側にロックを付けます。
写真上から
丸棒材は４枚の穴を空けた板に通すだけ。
接着材などは使わす。
フレームの1番上と底の２枚は穴なし。
上、中、下に２枚の板をフレームに固定。
２枚づつ接着材かネジで固定して縦フレームに固定しました。

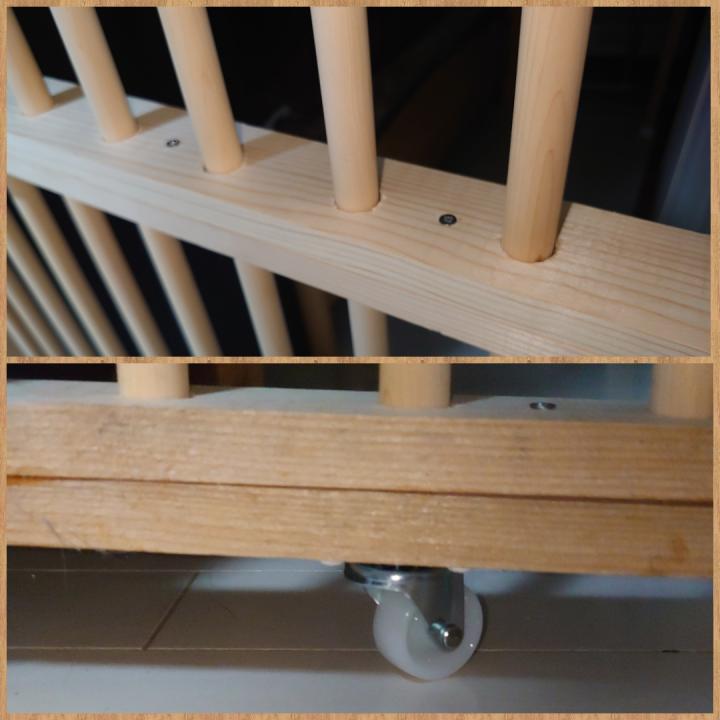

下の写真のように上中下の横フレームは１５mm板を２枚合わせてます。
写真のキャスターについては最後にコメント。

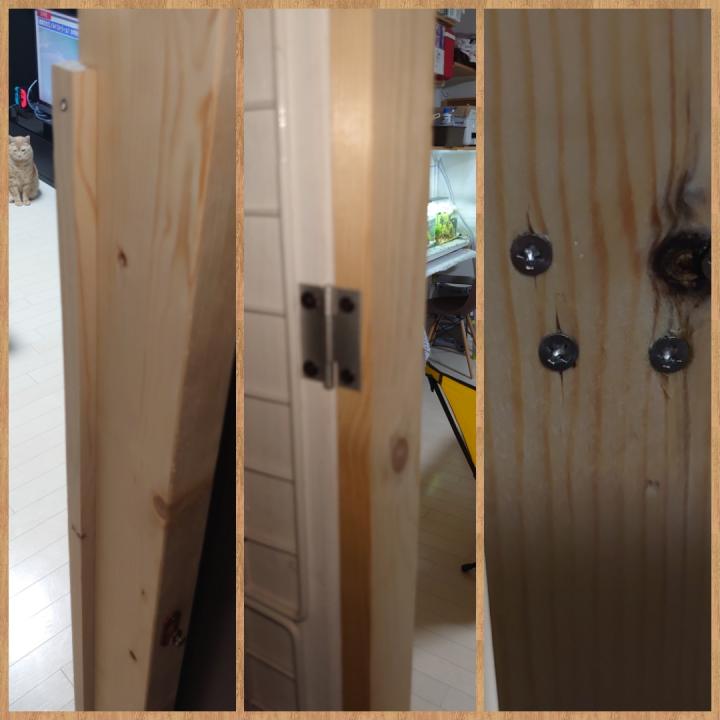

左
ドアが片方にしか空けられないよう２☓４材に角棒材を取り付けストッパーにしました。
(蝶番の破損防止)
真中
蝶番は３８mmサイズを２箇所固定。
１００均で購入。
右
横フレーム材との固定は1ヵ所につき３０mmタップネジを３〜４本。

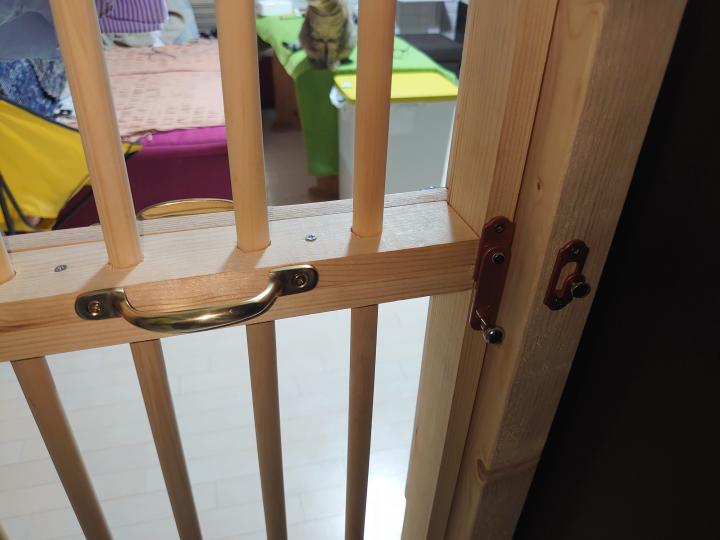

取っ手はつけなくともOK
写真のタイプのロックを表裏２箇所。
そしてスムーズなドアの開閉のために、下側フレームに３６０度回転するナイロンもしくはゴム製の２５mmサイズのキャスターを付けることです。
安定した開閉が出来ました。
